石料厂生产线除尘器设备制作要求

发布时间：2023-07-25

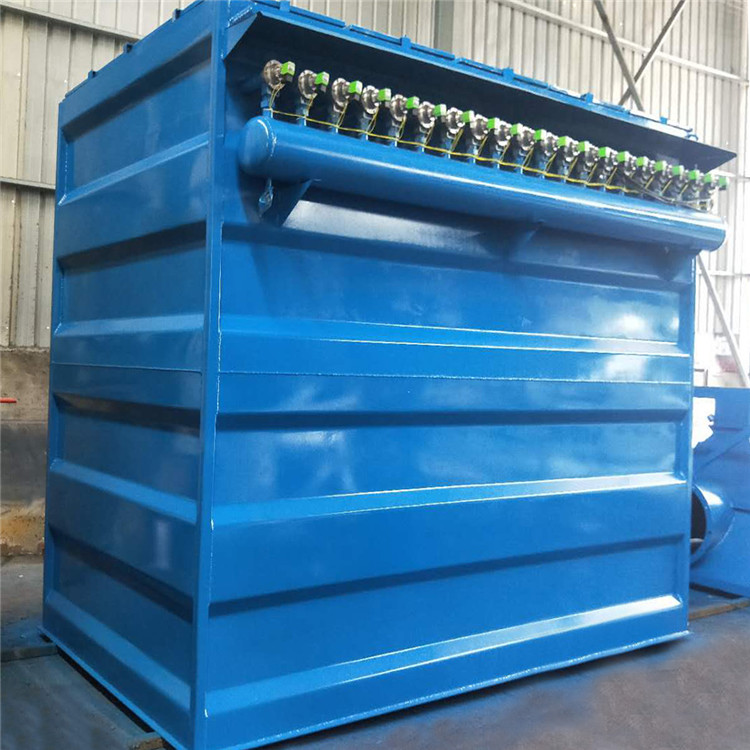

石料厂生产线除尘器设备本体露天布置安装，其设备及附件须满足在露天及寒冷环境中长期连续运行的要求。除尘装置启动、运行和停机应平稳并安全可靠。除尘器应为专门从事该设备生产制造厂的产品，并能提供完整的设计、安装和性能资料及图纸。设备须满足招标方提出的有关除尘器设计的设计参数，并能在厂址、气象、煤尘条件下长期安全运行，除尘效率不小于99.9%。

石料厂生产线除尘器设备应按下列荷载的不利组合进行强度设计：

工作压力，应按负压设计，按大正压校核。

除尘器重量（自重、附属设备等）。

根据《建筑抗震设计规范》（GB50011－2010）（2016年版），井田所处的大南湖矿区抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为二组。

石料厂生产线除尘器设备钢结构及内部组件应符合《脉冲喷吹类袋式除尘器》JB/T 8532-2008和《袋式除尘器技术要求》GB/T 6719-2009。

对于非生产，而外购装配的除尘器附属设备、部件连同相关的备品备件，应符合有关标准和规范，对于由此而产生的任质量问题，不能以非本厂生产产品为由而拒绝承担维修、更换或赔偿的责任。

提供设计参数的允许变化范围，在设备未正式制造前，有权在这一范围内变更设计参数，不应增加设备价格。

当订购数台具有相同规格的除尘器时，所提供的备品、备件及专用工具应具有通用性和可互换性。

电控仪性能应符合《袋式除尘器用时序式脉冲喷吹控制仪》JB/T 5915-2013的要求，脉冲控制仪应设计合理、安全可靠并防水、防尘。

除尘器卸灰装置应满足自动卸灰的要求。

噪音：在距除尘器本体1.0m处测得的噪声值不得过75dB（A）。

灰斗：脉冲袋式除尘器根据相应标准设置灰斗。

离心风机的电动机应为防爆型。电机防护等级为：IP55，绝缘等级为：F级。电动机的生产厂家须确认。

提供的除尘器电源为380VAC 50Hz三相四线制的交流电源（1#除尘器提供电源点均在1#转载点内），其设备所需的直流电源或其它等级的交流电源，提供的配电装置自行解决，配电装置地用电设备的电缆，动力电缆应采用阻燃型交联聚乙烯铜芯电缆，控制电缆应采用阻燃屏蔽铜芯电缆。

除尘器自带电控装置，电控箱防护等级不应低于IP55，防爆等级为Ex d ⅡC T4 Gb，要求即可实现地控制也可实现远方控制，并留有与集控系统进行通信的接口。

石料厂生产线除尘器设备所用压缩空气近接自压缩空气管道，压缩空气总量为0.8m³/min。
